ENCARTUCHADEIRA MARCA DREAMPACK SOLUTIONS MODELO DP-EH

Referência: 2097

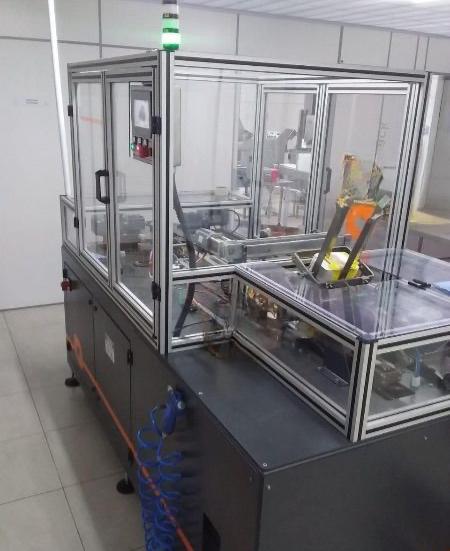

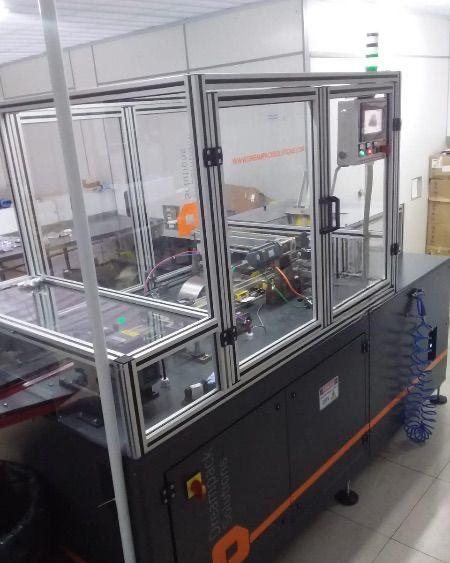

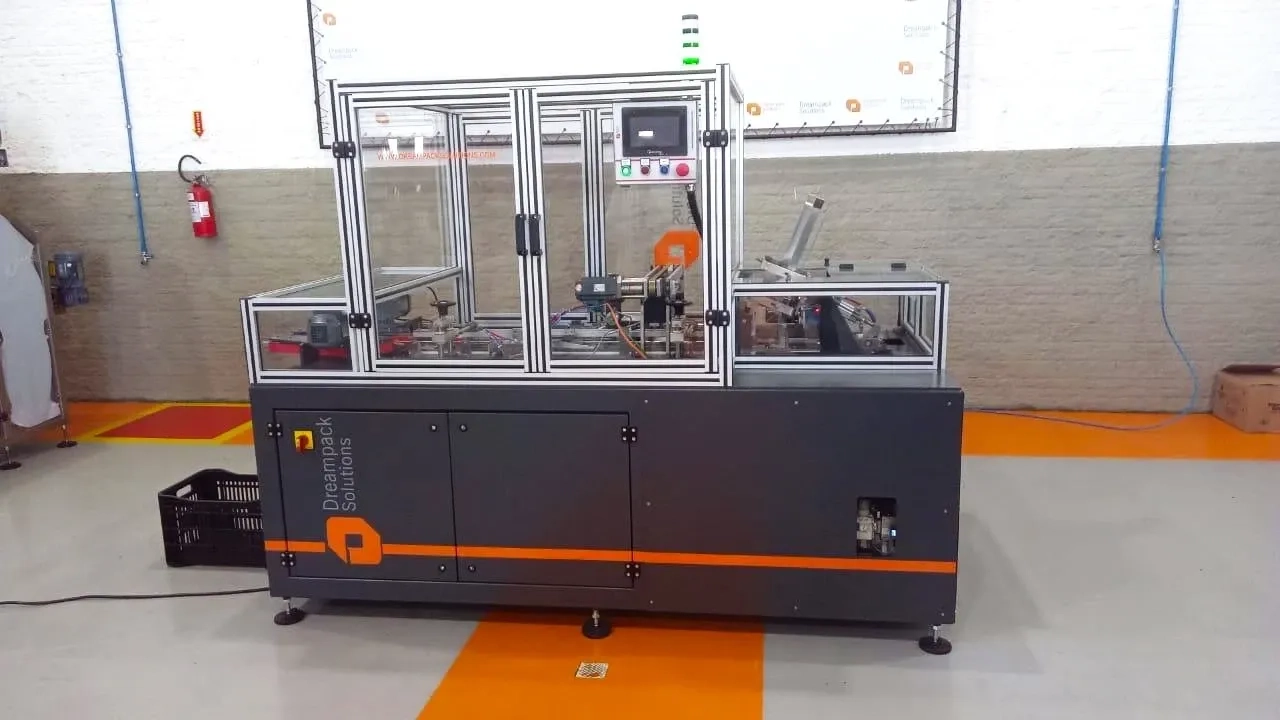

Encartuchadeira marca Dreampack Solutions modelo DP-EH1.

1.1. Construída em aço carbono com pintura EPÓXI

1.2. Acabamento fechado impossibilitando ponto de contaminação.

1.3. Proteções moveis em policarbonato 8 mm com sensor ou estrutura em aço carbono 6mm

1.4. Estrutura de perfil de alumínio anodizado.

1.5. Pés niveladores

2. Informações Técnicas

2.1. Consumo Elétrico: 7kVA (220V ou 380V trifásico)

2.2. Peso aproximado 900kg

3. Movimentos

3.1 Sistemas de corrente com berços para esteira de alimentação de produto.

3.2. Sistemas de corrente com berços para caixas.

3.3 Sistema pneumático para fechamentos das abas.

4. Montagem dos cartuchos

4.1. Sistema eletropneumático para formar as caixas.

4.2. Sistema de armar as caixas por ventosas.

5. Sistema de fechamento das caixas

5.1. Fechamento de fundo e frente através de sistema de encaixe

6. Alimentação produto

6.1. Automática por esteira de interligação da Flowpack do cliente

7. Automação

7.1. Controlador Lógico Programável (CLP) SIEMENS®

7.2. IHM 7” Touch-screen colorida WEINTEK®

7.3. Servomotor SIEMENS®

7.4. Inversores SIEMENS®

7.5. Contatores SIEMENS®

7.6. Disjuntores SIEMENS®

7.7. Disjuntor motor SIEMENS®

7.8. Proteção individual dos circuitos

7.9. Conexão dos circuitos através de bornes individuais

7.10. Torre de sinalização

8. Pneumáticos

8.1. SMC/FESTO

9. Sensores

9.1. PEPPERL-FUCHS®

10. Motoredutores

10.1. BOMFIGLIOLI/SEW

11. Normas

11.1. Painel Elétrico – Atende norma NR 10.

11.2. Sistema de Segurança Equipamento – Atende norma NR 12.

12. Medida – Embalagem primária:

Peso do produto: 55g; largura do produto: 80mm; passo: 120mm

13. Medida – Caixa:

Altura: 30mm; largura: 80mm; comprimento: 90mm

14. Produto x Produtividade

Peso do produto: 55g; Ciclos por minuto: 45; 50; quantidade hora: 2700; 3150

15. Formato Embalagem

15.1. Cartucho papel cartão

16. Datador para Caixa

16.1. Não incluso

17. Diferenciais

17.1. Sensor falta de caixa no magazine.

17.2. Sensor monitoramento de caixas no alimentador

17.3. Acesso remoto supervisionado para diagnóstico de falhas e correção pela fábrica através da Intermete (Se optar pelo IHM WEINTEK) auxiliando na análise de falhas, intervenções e correções necessárias no software.

17.4. Notificações em Smartphone de falhas, alarmes, solicitação de operador via aplicativo (necessário instalação do aplicativo, cabo de rede com acesso à internet conectado com equipamento) ou via e-mail.

17.5. Coleta de informações de produtividade, alarmes, falhas podendo ser enviado via e-mail.

18. Observação

18.1 No projeto consta uma embaladora flowpack, todavia esta não está inclusa junto com a encartuchadeira.
